Для меня нет ничего тяжелее, чем устанавливать/переустанавливать/регулировать 2-фонтурную машину.
Вчера возникла необходимость отрегулировать расстояние между игольницами. Вызвала мастера. Мастеру по жаре ехать не хочется, а похолодания ждать не хочется мне. Пришлось разбираться самой, чему я очень рада! люблю всё уметь сама!
По свежим следам - видео и картинки из интернета
Очень полезный ролик! для тех, кто знает по-аглицки))) медитативненько так)))
Для тех, кто по-аглицки не знает - картинки с текстом по-русски:
1. Прикрепите струбцины, которые идут в комплекте с передней фонтурой, к основной игольнице. Проследите, чтобы край струбцины был максимально сдвинут вверх.
2.Прикрепите игольницу к столу. Струбцина должна быть прижата к торцу крышки стола.
3. Прикрепите гнёзда для установки передней игольницы на основную фонтуру. (гнёзда на следующем фото, указаны стрелочкой)

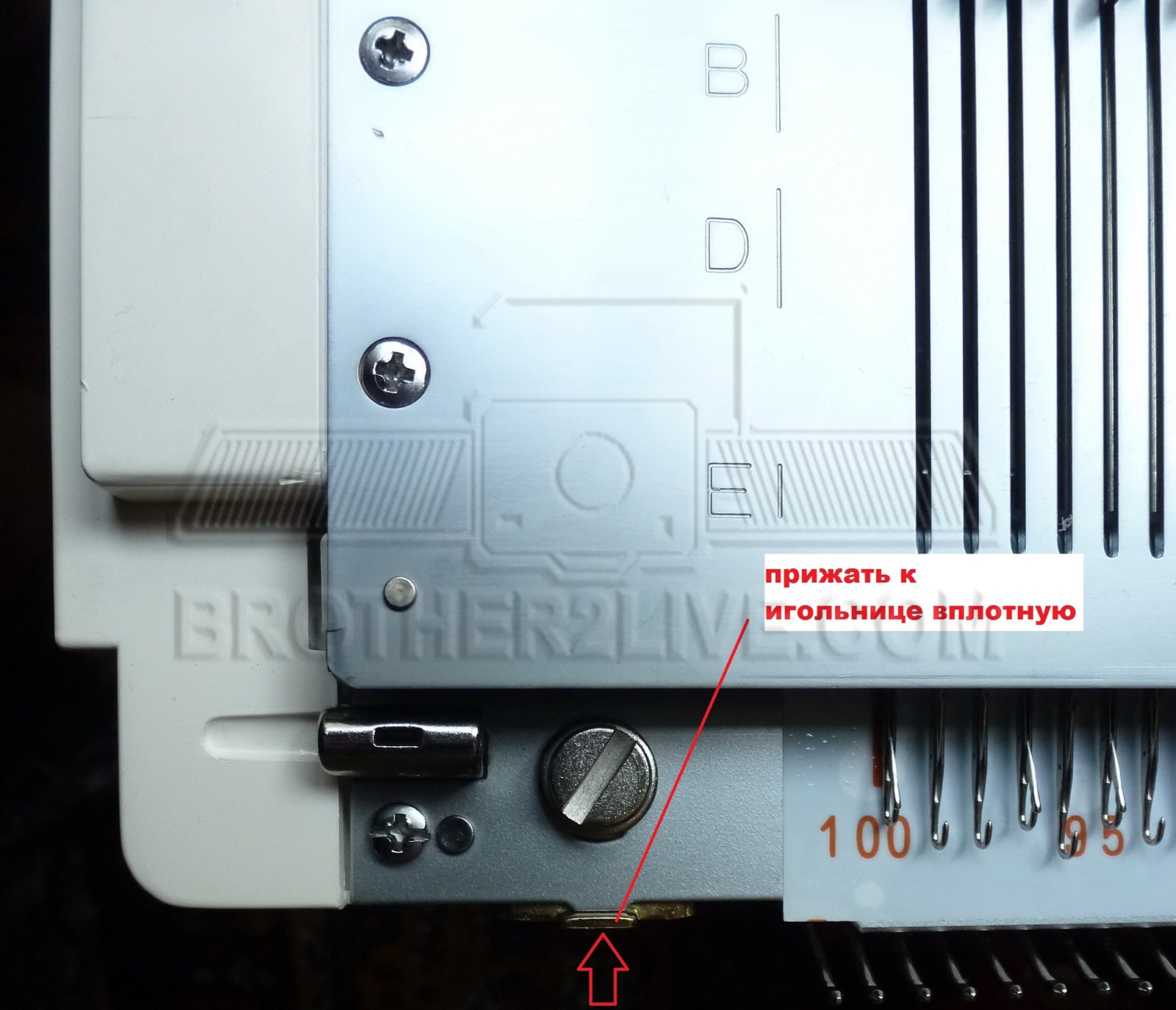

3.1. При установке проследите, чтобы между гнездом и игольницей не было зазора
4. Перед установкой передней фонтуры проверьте, не повреждены ли замки. Старайтесь аккуратно вставлять концы замков в гнёзда на основной фонтуре. Если концы замковвошли в гнёзда, и в этот момент игольницу сильно сместить вверх или вниз, можно согнуть замки ,и нарушится прямой угол.
5. Откиньте лапки на замках и закрепите их маленькими струбцинами, которые идут в комплекте основной фонтуры. Лапка должна лечь на поверхность стола всей плоскостью, без перекосов.
6. Выдвиньте с левой и правой стороны игольницы по 10-15 иголок в переднее положение (некоторые мастера рекомендуют выдвигать в районе 80-х игл)
7. Проверьте зазор между иглами основной игольницы и отбойными зубьями передней игольницы.
8. Если расстояние отличается, необходимо произвести регулировку. Расстояние должно быть в пределах 0.7- 1.3 мм и быть одинаковым с обеих сторон машины.
8.1. Берём ключ из комплекта дополнительной игольницы. Ослабляем гайку (её видно, если приопустить переднюю игольницу) - этот момент есть на аглицком видео. Винт - на задней стороне игольницы, между самой фонтурой и её опускательно-поднимательным механизмом; под винтом - две изогнутых железячки в форме лезвий в блендере :-). Ослабляем гайку, поднимаем-опускаем левое "лезвие" - приходит в движение правое "лезвие", которое поднимает-опускает игольницу.
С помощью регулятора, (блестящий, в виде полумесяца на его краешек показывает стрелочка на фото) приподымаем или опускаем игольницу. После регулировки аккуратно зажимаем гайки.
9. Затем необходимо проверить, как установлены игольницы в горизонтальной плоскости. Отбойные зубья обоих игольниц должны находиться напротив друг друга при положении регулятора сдвига полушага, в положении P.Винты отпустить и, легонько постукивая по торцу передней игольницы слева или справа, добиться того, чтобы отбойные зубья обеих игольниц встали напротив друг друга.
9.1. После регулировки винты зажать. Небольшой люфт передней игольницы влево-вправо допустим.
10. Расстояние между отбойными зубьями основной игольницы и иглами дополнительной игольницы должно составлять 0-0.6 мм. На KR-850 эта настройка требуется очень редко и производится путем подгиба внешней стороны самого гнезда.
11. При правильной настройке игольницы, опускание должно происходить плавно, без усилий. Игольницу необходимо придерживать рукой. При нажатии боковых рычагов вверх игольница должна опускаться примерно на 1.5-2 мм, а при подъеме вверх чётко фиксироваться с характерным щелчком.
